Количество поршней в винтовых компрессорах

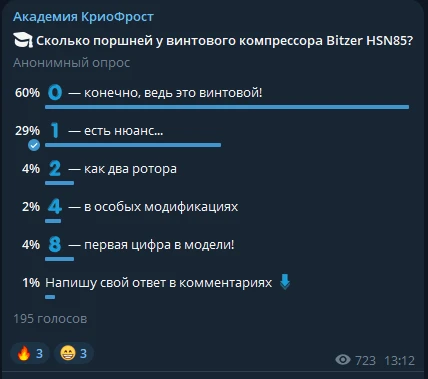

Пояснения к вопросу в канале Академии Криофрост от 27.06.2025. Вопрос звучал следующим образом: Сколько поршней у винтового компрессора Bitzer HSN85?

В данной серии компрессоров для регулирования производительности используется золотник, приводимый в движение дифференциальным поршнем.

Золотник располагается параллельно осям ротора между ведущим и ведомым роторами и точно повторяет контур корпуса. Специальная геометрия золотника позволяет изменять геометрическую степень сжатия V_i по мере необходимости и обеспечивает высокую эффективность даже при частичной нагрузке (в зависимости от применения). Частично интегрированный порт ECO обеспечивает эффективную работу ECO во всем диапазоне регулирования.

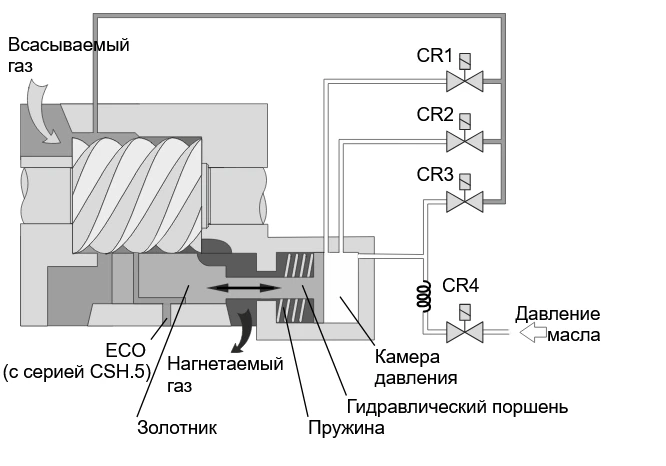

Регулирование производительности осуществляется с помощью соленоидных клапанов CR 1 .. 4 прифланцованных к компрессору.

Гидравлический поршень перемещает CR золотник и, таким образом, изменяет объем всасываемого газа:

• При полной нагрузке золотник находится в крайнем левом положении (сторона всасывания). При вращении роторов все парные полости заполняются всасываемым газом (производительность 100%).

• В зависимости от управления клапанами CR1, CR2 или CR3 гидравлический поршень перемещается к соответствующему отверстию. Нагнетаемый газ и пружина сдвигают золотник в право, в сторону высокого давления. Чем дальше он сдвигается, тем меньше доступный объем парной полости или активная длина ротора – перемещается меньше хладагента, снижается массовый расход и холодопроизводительность.

• Если клапан CR4 открыт, давление в камере давления возрастает. Золотник сдвигается в сторону всасывания, холодопроизводительность увеличивается.

• При ступенчатом регулировании, CR4 периодически открывается (например, 10 сек.). При бесступенчатом регулировании, CR2, CR3 или CR4 открываются пульсируя (например, 0,5 сек.).

Правильный ответ: 1 поршень для привода золотника.
